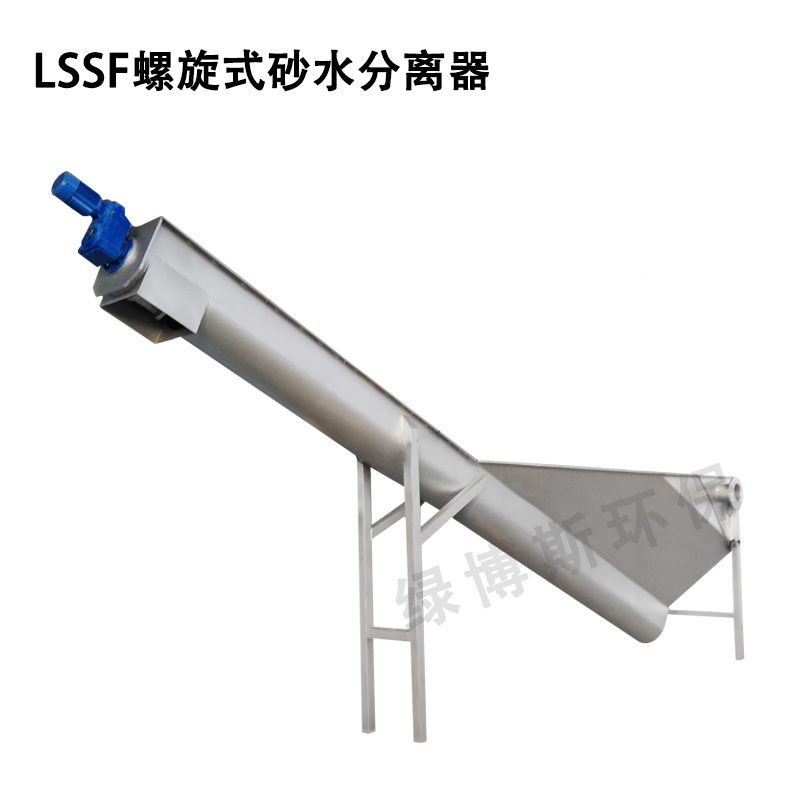

新型砂水分離器由一傾斜的螺旋輸送機組成，其中包括了大容量的料斗，進料口，出水口，槽體內的無軸螺旋，低摩擦防磨損的槽體襯墊，槽蓋，固體物料出料口和安裝在出料口端的驅動單元。

特點：

本產品綜合了國內外該類型產品的使用情況后改進設計的，解決了襯條更換不便和螺旋軸向位置不可調的缺陷，其特點如下：

1 分離效率可達96%~98%，可分離出粒徑≥0.2mm的顆粒;

2 采用無軸螺旋,無水中軸承,維護方便;

3 結構緊湊,重量輕;

4 新型傳動裝置,其關鍵產件--減速器為先進的軸裝式,不用聯軸器,安裝對中方便;

5 襯條為快裝式,便于更換;

6 螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙.

構造及工作過程:

螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋的推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

砂水分離器主要分有軸式和無軸式兩種，市場上分應用范圍及材料不同，價格幾千到幾萬不等。

工作原理

螺旋式砂水分離器安裝傾角在20°—30°之間，砂水混合液從進水管進入水箱，混合液中比重較大的顆粒（如砂粒）由于自重面下降沉積于螺旋槽底部，在螺旋的推動下，物料沿斜置的U型槽底部提升，離開液面后，繼續上移一段距離，砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱，砂粒也逐漸干化在出料口處，依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂水分離目的。

構造及工作過程

1、螺旋式砂水分離器由無軸螺旋、襯條、U 型槽、水箱、導流板、出水堰和驅動裝置組成。

2、砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

特點

1、分離效率可達96%~98%，可分離出粒徑≥0.2mm 的顆粒；

2、采用無軸螺旋,無水中軸承,維護方便；3、結構緊湊,重量輕；

4、新型傳動裝置,其關鍵產件--減速器為先進的軸裝式,不用聯軸器,安裝對中方便；

5、襯條為快裝式,便于更換；

6、螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙；

用途

用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

技術參數

參 數 LSSF-260 LSSF-320 LSSF-355 LSSF-420

處理量L/S 5~12 12~20 20~27 27~35

功率kW 0.37 0.37 0.75 0.75 ^[2]

螺旋式砂水分離器安裝傾角在20°—30°之間，砂水混合液從進水管進入水箱，混合液中比重較大的顆粒（如砂粒）由于自重面下降沉積于螺旋槽底部，在螺旋的推動下，物料沿斜置的U型槽底部提升，離開液面后，繼續上移一段距離，砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱，砂粒也逐漸干化在出料口處，依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂水分離目的。
